Kącik retro - wyświetlacz CQYP95

Od czasu do czasu będę starał się wrzucać informację o elementach pozornie zupełnie nie pasujących do tematyki portalu, gdyż ich kariera miała miejsce kilkadziesiąt lat temu. Jednakże nastała obecnie moda na retro i wyciągane z głębokich zapasów elementy, jeśli są interesujące, robią wtórną karierę, przywołując zdziwienie i nostalgię.

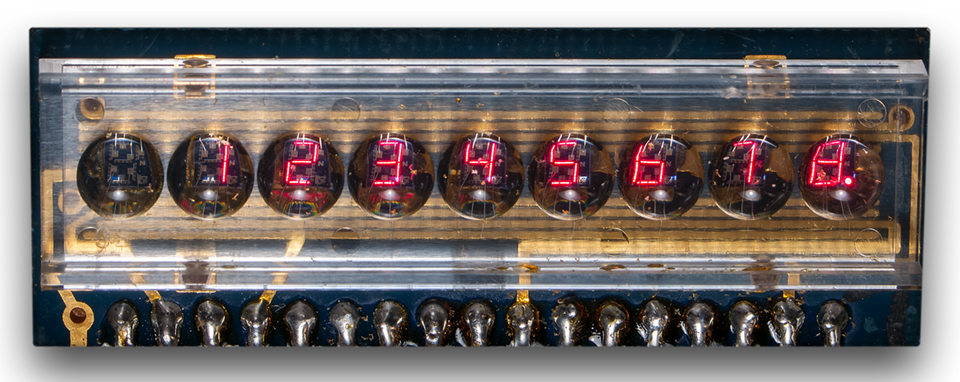

Zaczniemy od czegoś z rodzimego rynku, choć jak w większości przypadków polskiej elektroniki w czasach peerelowskich, jest to kopia wyświetlacza NSA1198 National Semiconductor. W naszym wykonaniu nosił symbol CQYP95 i był zespołem dziewięciu wyświetlaczy siedmiosegmentowych połączonych w multipleks.

Był dość popularny, znajdując sobie miejsce głównie w kalkulatorach serii Brda. Charakteryzował się głęboką czerwienią malutkich cyferek, powiększanych do rozmiaru ułatwiającego obserwację za pomocą zespolonej z wyświetlaczem soczewki.

Używając wyświetlacza we współczesnych projektach należy uważać na maksymalny dopuszczalny prąd segmentów, nieprzekraczający 3 mA. Nie liczmy też na jakieś wyjątkowo duże poziomy jasności. Wraz z marnym wymiarem cyferek element nie nadaje się do zastosowań czysto użytkowych, ale raczej hobbystycznych. Na pewno robi wrażenie, a biorąc pod uwagę to, że jest już skrosowany wewnątrz, jego podłączenie do Arduino jest bardzo proste: wystarczy osiem rezystorów i to wszystko. Projekt wykorzystujący ten wyświetlacz pojawi się wkrótce.
