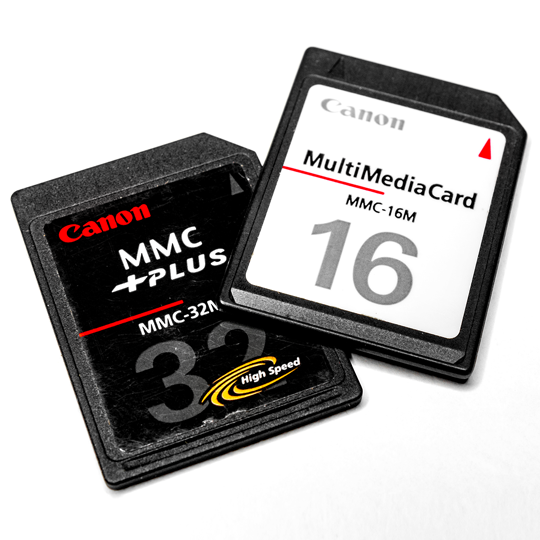

Jak zabezpieczyć kartę przed szybkim zużyciem?


<a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/articles/163-karta-sd-cz-3">Nasze zabawy w tworzenie plików i ich edycję</a> mają ciemną stronę: nieumiejętnie wdrożone mogą szybko doprowadzić do zużycia i w rezultacie uszkodzenia karty. Jak się przed tym ustrzec? Poznajmy dwa przykłady: zły i dobry. Złym będzie modyfikacja pewnego szkicu z biblioteki, który – owszem, działa, ale nie nadaje się do użycia praktycznego, w każdym razie w tej postaci. Ale po kolei.<pre><code class="language-arduino">#include &lt;SD.h&gt; // Biblioteka obsługi karty SD\nFile file;\nconst byte cardCS = 4; // Deklaracja adresu linii CS11\nconst byte Loudness = A0; // Port mikrofonu.\nconst byte Potentiometer = A1; // Port potencjometru.\nconst byte Temperature = A2; // Port termometru.\nconst byte Brightness = A3; // Port fotorezystora.\n\nvoid setup() {\n Serial.begin(115200); // Inicjuj port monitora.\n Serial.println(F("\\nCzekam na sygnał z karty SD...")); // Wyślij komunikat.\n if (!SD.begin(cardCS)) { // Inicjuj kartę określając port CS (jeśli brak - pin 10)\n Serial.println(F("Niepowodzenie, nie wykryto karty.")); // Karta nie została wykryta.\n while (1) // Koniec programu.\n ;\n }\n Serial.println(F("Powodzenie, wykryto kartę."));\n\n Serial.println(F("\\nUsunę plik DANE.TXT..."));\n SD.remove("DANE.TXT"); // Usuwam plik DANE.TXT\n}\n\nvoid loop() {\n String sensorsString = F(""); // Powołujemy do życia zmienną tekstową.\n\n sensorsString += F("Czas: "); // Sygnatura czasowa w sekundach.\n sensorsString += String(millis() / 1000);\n\n sensorsString += F(", Głośność: "); // Port mikrofonu.\n sensorsString += String(analogRead(Loudness));\n\n sensorsString += F("/1023, Potencjometr: "); // Port potencjometru.\n sensorsString += String(analogRead(Potentiometer));\n\n sensorsString += F("/1023, Temperatura: "); // Port termometru.\n sensorsString += String(analogRead(Temperature) * 0.125 - 22.0);\n\n sensorsString += F(", Jasność: "); // Port fotorezystora.\n sensorsString += String(analogRead(Brightness));\n sensorsString += F("/1023\\n");\n\n file = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\n if (file) { // Jeśli udało się otworzyć plik...\n file.println(sensorsString); // Zapisuję w nim tekst ze stanami sensorów.\n file.close(); // Zapisuję otwarty plik na karcie.\n Serial.println(sensorsString); // Wysyłam ten tekst także na monitor.\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady zapisać pliku DANE.TXT"));\n }\n delay(1000); // Zapisy wykonuj nie częściej niż to konieczne!\n}</code></pre>Oto program, już bardzo praktyczny, który co jakiś czas zapisuje stan czterech czujników wraz ze znacznikiem czasu. To bardzo popularna aplikacja różnego rodzaju loggerów – choćby termometrów monitorujących warunki transportu. <a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/plytka-edukacyjna-tme">Na płytce edukacyjnej TME</a> zamontowano termometr, fototranzystor, mikrofon i potencjometr i wszystko to teraz wykorzystam. W związku z tym na początku deklaruję adresy portów sensorów. Potem mamy znany nam już blok inicjacji karty. Następnie usuniemy sobie ewentualnie istniejący już plik z tak zwanymi logami, czyli cyklicznymi wpisami z odczytanymi parametrami. Oczywiście można to zrobić jeśli chcemy zawsze mieć nowy, czysty plik po resecie albo pominąć usuwanie, jeśli chcemy się dopisać do zrzutów powstałych wcześniej.<pre><code class="language-arduino">String sensorsString = F(""); // Powołujemy do życia zmienną tekstową.\n\nsensorsString += F("Czas: "); // Sygnatura czasowa w sekundach.\nsensorsString += String(millis() / 1000);\n\nsensorsString += F(", Głośność: "); // Port mikrofonu.\nsensorsString += String(analogRead(Loudness));\n\nsensorsString += F("/1023, Potencjometr: "); // Port potencjometru.\nsensorsString += String(analogRead(Potentiometer));\n\nsensorsString += F("/1023, Temperatura: "); // Port termometru.\nsensorsString += String(analogRead(Temperature) * 0.125 - 22.0);\n\nsensorsString += F(", Jasność: "); // Port fotorezystora.\nsensorsString += String(analogRead(Brightness));\nsensorsString += F("/1023\\n");</code></pre>W pętli głównej będziemy budować zmienną typu string, która będzie się składać z opisów oraz mierzonych wartości przekształconych w znaki. Więc po kolei: najpierw powołujemy zmienną do życia. Następnie wypełniamy ją napisem „Czas: „ i dodajemy zrzut zmiennej millis, która jest pokładowym zegarem, zwiększającym wartość co 1/1000 sekundy. Aż takiej dokładności nam nie potrzeba, wystarczy sekundowy znacznik – więc podzielimy ją przez tysiąc.Tu dygresja: w warunkach praktycznych znacznik czasowy najlepiej określić bardziej zwyczajnie, tj. za pomocą kalendarza i zegara. Obie te rzeczy można napisać albo skorzystać z zegara RTC, który istnieje w niektórych wersjach płytek Arduino. My tutaj skupiamy się na czymś innym, więc pominąłem ten etap. Zainteresowanych zapraszam do <a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/articles/116-rtc-uklady-czasu-rzeczywistego-cz-1">artykułów o zegarze.</a>Teraz do łańcucha tekstu będziemy doklejać kolejne składniki: opisy oraz odczytane z przetworników dane. Nie zawracam sobie głowy konwersją na jakieś konkrety z wyjątkiem temperatury, która wyrazi się Celsjuszami po przeprowadzeniu takiej prostej konwersji. Zbieranie danych kończymy tym wpisem, oznaczającym złamanie wiersza – a to w celu zachowania porządku w pliku.<pre><code class="language-arduino">file = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\nif (file) { // Jeśli udało się otworzyć plik...\n file.println(sensorsString); // Zapisuję w nim tekst ze stanami sensorów.\n file.close(); // Zapisuję otwarty plik na karcie.\n Serial.println(sensorsString); // Wysyłam ten tekst także na monitor.\n} else {\n Serial.println(F("Niepowodzenie, nie dałem rady zapisać pliku DANE.TXT"));\n}\ndelay(1000); // Zapisy wykonuj nie częściej niż to konieczne!</code></pre>Teraz nastąpi zapis na karcie. W tym celu otworzymy ją, dopiszemy do pliku string, zamkniemy, wyślemy go dodatkowo na monitor i zaczekamy tak długo, jak często będą nam potrzebne zapisy, czyli tutaj – co sekundę.Cóż, po kompilacji możemy chwilkę zaczekać, poświecić w fototranzystor, pokrzyczeć w mikrofon, pokręcić gałką, w końcu wyłączyć zasilanie i przenieść kartę do czytnika. Znajdziemy tam plik z zapisami, więc wszystko działa. Tylko że prawdopodobnie… no i właśnie nie wiadomo jak długo – czy po miesiącu, czy później – karta zacznie wykazywać błędy, które będą skutkiem cosekundowego dużego zapisu. Dlaczego dużego, skoro łańcuch ma tylko kilkadziesiąt bajtów? Otóż każde otwarcie i zamknięcie karty, choćby w celach zapisu jednego tylko bajtu, powoduje, że dochodzi do przeorganizowania struktury obejmującej znacznie większe obszary – rzędu kilobajtów. Dodatkowo jeśli będziemy kasować choćby najmniejszy plik, zakres działań jest jeszcze większy. Co prawda każda karta ma wbudowane mechanizmy rozkładania zapisów w celu wyrównania zużycia, więc cykliczne zapisywanie małego pliku nie jest tożsame z deklarowaną ilością zapisów kart przez producenta, jednak na zimne należy dmuchać i podejść do problemu inaczej.<pre><code class="language-arduino">#include // Biblioteka obsługi karty SD\nFile file;\nconst byte cardCS = 4; // Deklaracja adresu linii CS11\nconst byte Loudness = A0; // Port mikrofonu.\nconst byte Potentiometer = A1; // Port potencjometru.\nconst byte Temperature = A2; // Port termometru.\nconst byte Brightness = A3; // Port fotorezystora.\nconst byte saveButton = 8; // Port przycisku zamknięcia pliku.\n\nbool fileReady = false; // Flaga gotowości pliku do zapisu.\nchar sensorsString[128]; // Tablica dla bufora ramki, tj. pojedynczego odczytu sensorów.\nunsigned long lastWrite = 0; // Czas ostatniego zapisu.\nconst unsigned long interval = 1000; // Przerwa pomiędzy odczytami sensorów w milisekundach.\n\nvoid setup() {\n pinMode(saveButton, INPUT_PULLUP); // Deklaruj port przycisku jako wejście.\n Serial.begin(115200); // Inicjuj port monitora.\n Serial.println(F("\\nCzekam na sygnał z karty SD...")); // Wyślij komunikat.\n if (!SD.begin(cardCS)) { // Inicjuj kartę określając port CS (jeśli brak - pin 10)\n Serial.println(F("Niepowodzenie, nie wykryto karty.")); // Karta nie została wykryta.\n while (1) // Koniec programu.\n ;\n }\n Serial.println(F("Powodzenie, wykryto kartę."));\n\n Serial.println(F("\\nUsunę plik DANE.TXT..."));\n SD.remove("DANE.TXT"); // Usuwam plik DANE.TXT\n if (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć pliku DANE.TXT"));\n } else {\n Serial.println(F("Powodzenie, usunąłem plik DANE.TXT"));\n }\n\n Serial.println(F("\\nStworzę plik DANE.TXT..."));\n file = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\n if (file) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Powodzenie, stworzyłem plik DANE.TXT\\n"));\n fileReady = true; // Plik jest gotowy do zapisu.\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku DANE.TXT"));\n }\n}\nvoid loop() {\n if (millis() - lastWrite &gt;= interval &amp;&amp; fileReady) { // Czy minął czas interwału między odczytami sensorów?\n\n snprintf(sensorsString, sizeof(sensorsString), // Buduję w tablicy łańcuch stringów oraz wartości.\n "Czas: %lu, Głośność: %i/1023, Potencjometr: %i/1023, Temperatura: %i/1023, Jasność: %i/1023\\n", // Szablon.\n millis() / 1000, // Argumenty.\n analogRead(Loudness),\n analogRead(Potentiometer),\n analogRead(Temperature),\n analogRead(Brightness));\n\n file.print(sensorsString); // Dopisuję zawartość tablicy do karty.\n lastWrite = millis(); // Aktualizuję czas dla obliczania interwału.\n Serial.print(sensorsString); // Wysyłam zawartość tablicy na monitor.\n }\n\n if (digitalRead(saveButton) == HIGH) { // Jeśli przycisk zamknięcia pliku został wciśnięty...\n file.flush(); // Zapisuję bufor do pliku.\n file.close(); // Zamkykam plik\n Serial.println(F("\\nZamykam plik DANE.TXT i kończę pracę programu."));\n while (1) // Koniec programu.\n ;\n }\n}</code></pre>Przekształcimy nasz szkic w taki, który o wiele łagodniej postępuje z kartą. Początek jest identyczny, poza deklaracją dodatkowych zmiennych, które przydadzą się nam później. Natomiast otwarcie karty nastąpi tylko raz, jeszcze przed główną pętlą.W tejże będziemy nieco inaczej postępować z budową wyrażenia zapisywanego na karcie. Otóż używanie funkcji string może prowadzić do różnych problemów związanych z defragmentacją pamięci, a zauważmy, że praca z kartą już na wstępie sporo jej rezerwuje. Stąd wszędzie w napisach wymusiłem trzymanie ich w pamięci flash. Lepiej tworzyć łańcuch w zadeklarowanej wstępnie tablicy – o długości wziętej z zapasem na najdłuższy wpis. 128 bajtów wystarczy aż za dość.<pre><code class="language-arduino">if (millis() - lastWrite &amp;gt;= interval &amp;amp;&amp;amp; fileReady) { // Czy minął czas interwału między odczytami sensorów?\n\n snprintf(sensorsString, sizeof(sensorsString), // Buduję w tablicy łańcuch stringów oraz wartości.\n "Czas: %lu, Głośność: %i/1023, Potencjometr: %i/1023, Temperatura: %i/1023, Jasność: %i/1023\\n", // Szablon.\n millis() / 1000, // Argumenty.\n analogRead(Loudness),\n analogRead(Potentiometer),\n analogRead(Temperature),\n analogRead(Brightness));\n\n file.print(sensorsString); // Dopisuję zawartość tablicy do karty.\n lastWrite = millis(); // Aktualizuję czas dla obliczania interwału.\n Serial.print(sensorsString); // Wysyłam zawartość tablicy na monitor.\n}</code></pre>Najpierw jednak określimy interwał – już nie za pomocą funkcji delay, a obliczenia różnicy pokładowego zegara. Gdy nadejdzie czas, utworzymy łańcuch w tablicy. Idea jest podobna, ale wykonanie zupełnie inne. Najpierw tworzymy szablon składający się ze znaków oraz zmiennych, które rozpoczyna znak procentu. I tak: lu oznacza typ long bez znaku, i – int i tak dalej. Niestety ośmiobitowe Arduino zostało tu ogryzione ze zmiennej typu float, więc temperaturę będę zapisywał za pomocą int. Jeśli byłby to problem, należy wcześniej zamienić ten format na zmiennoprzecinkowy, reprezentowany znakami i osadzić go tutaj – ale nie to jest podmiotem rozważań, więc odpuściłem.Mając już szablon, należy wymienić argumenty – w tej samej kolejności, oddzielane przecinkami. Tablica powstała, możemy ją wysłać do karty. Ale bez otwierania, bo karta została już otwarta i także bez zamykania – dzięki czemu pozbędziemy się problemu szybkiego zużywania karty.No dobrze, działa to fajnie, tylko jak zakończyć proces? Otwarta karta wyjęta z czytnika to pokusa, by wszystko się rozleciało. I tu mamy problem. Rozwiązałem to prościutko: wykorzystałem jeden z przycisków na płytce.<pre><code class="language-arduino">if (digitalRead(saveButton) == HIGH) { // Jeśli przycisk zamknięcia pliku został wciśnięty...\n file.flush(); // Zapisuję bufor do pliku.\n file.close(); // Zamkykam plik\n Serial.println(F("\\nZamykam plik DANE.TXT i kończę pracę programu."));\n while (1) // Koniec programu.\n ;\n}</code></pre>Jego wciśnięcie natychmiast zapisze wszystko, co siedzi w pamięci RAM karty w jej komórki i zamknie ją, a następnie zakończy program. Innymi słowy, to taki odpowiednik „Można teraz bezpiecznie wyłączyć komputer” z Windows 95. W praktyce używa się watchdoga albo innych metod wykrywających spadek napięcia zasilającego i na ostatnim tchnieniu zapisują się dane na karcie, po czym następuje jej zamknięcie. Dobrze też cyklicznie, np. raz na kilkaset zapisów, użyć funkcji flush, która zrzuca bufor danych do komórek karty. No i w zastosowaniach przemysłowych raczej nie stosuje się takiego formatu, a same, surowe dane rozdzielone np. przecinkami, który to format łatwo importować choćby do Excela. Opisy zamieściłem tylko na nasze potrzeby, by wszystko było jasne i zrozumiałe.

Nasze zabawy w tworzenie plików i ich edycję mają ciemną stronę: nieumiejętnie wdrożone mogą szybko doprowadzić do zużycia i w rezultacie uszkodzenia karty. Jak się przed tym ustrzec? Poznajmy dwa przykłady: zły i dobry

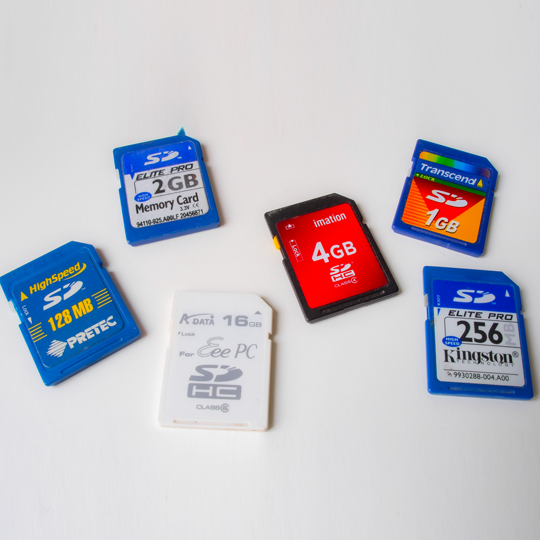

[164] Karta SD cz. 4


Czas na operacje wewnątrz plików. W końcu <a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/articles/162-karta-sd-cz-2">dotąd uprawialiśmy sztukę dla sztuki,</a> pliki to nośniki danych i teraz te dane stworzymy, a potem je odczytamy.<hr><pre><code class="language-arduino">#include &lt;SD.h&gt; // Biblioteka obsługi karty SD\nFile file;\nconst byte cardCS = 4; // Deklaracja adresu linii CS11\n\nvoid setup() {\n Serial.begin(115200); // Inicjuj port monitora.\n Serial.println(F("\\nCzekam na sygnał z karty SD...")); // Wyślij komunikat.\n if (!SD.begin(cardCS)) { // Inicjuj kartę określając port CS (jeśli brak - pin 10)\n Serial.println(F("Niepowodzenie, nie wykryto karty.")); // Karta nie została wykryta.\n while (1) // Koniec programu.\n ;\n }\n Serial.println(F("Powodzenie, wykryto kartę."));\n\n Serial.println(F("\\nUsunę plik DANE.TXT..."));\n SD.remove("DANE.TXT"); // Usuwam plik DANE.TXT\n\n Serial.println(F("\\nStworzę plik DANE.TXT...")); // Zapis w pliku.\n file = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\n if (file) { // Jeśli udało się otworzyć plik...\n Serial.println(F("Powodzenie, stworzyłem plik DANE.TXT"));\n Serial.println(F("\\nW pliku DANE.TXT zapiszę zdanie: Ala ma kota..."));\n file.println(F("Ala ma kota.")); // Zapisuję w nim zdanie "Ala ma kota."\n file.close(); // Zapisuję wcześniej otwarty plik na karcie.\n Serial.println(F("Plik został zapisany."));\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku DANE.TXT"));\n }\n\n Serial.println(F("\\nOdczytam plik DANE.TXT...")); // Odczyt zawartości pliku.\n file = SD.open("DANE.TXT"); // Otwieram plik DANE.TXT, który będzie odczytywany.\n if (file) { // Jeśli udało się otworzyć plik...\n Serial.print(F("Zawartość pliku DANE.TXT: "));\n while (file.available()) { // Powtarzam do ostatniego bajtu w pliku...\n Serial.write(file.read()); // Czytam bajt i wysyłam go na monitor.\n }\n file.close(); // Zamykam otwarty plik.\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady otworzyć pliku DANE.TXT"));\n }\n}\nvoid loop() {}\n</code></pre>Początek programu jest identyczny. Następnie stworzymy – albo też otworzymy, jeśli istniał wcześniej – plik DANE.TXT To będzie istotne, ale do tego wrócę zaraz. Ten proces już przeprowadzaliśmy.<pre><code class="language-arduino">Serial.println(F("\\nStworzę plik DANE.TXT...")); // Zapis w pliku.\nfile = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\nif (file) { // Jeśli udało się otworzyć plik...\n Serial.println(F("Powodzenie, stworzyłem plik DANE.TXT"));\n Serial.println(F("\\nW pliku DANE.TXT zapiszę zdanie: Ala ma kota..."));\n file.println(F("Ala ma kota.")); // Zapisuję w nim zdanie "Ala ma kota."\n file.close(); // Zapisuję wcześniej otwarty plik na karcie.\n Serial.println(F("Plik został zapisany."));\n} else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku DANE.TXT"));\n}</code></pre>Po otwarciu pliku zapiszemy w nim zdanie „Ala ma kota.”, po czym plik zamkniemy – pamiętajmy, bez tej operacji dane poginą. Ufamy jednak, że się zapisały, ale co sprawdzone to pewne.<pre><code class="language-arduino">Serial.println(F("\\nOdczytam plik DANE.TXT...")); // Odczyt zawartości pliku.\nfile = SD.open("DANE.TXT"); // Otwieram plik DANE.TXT, który będzie odczytywany.\nif (file) { // Jeśli udało się otworzyć plik...\n Serial.print(F("Zawartość pliku DANE.TXT: "));\n while (file.available()) { // Powtarzam do ostatniego bajtu w pliku...\n Serial.write(file.read()); // Czytam bajt i wysyłam go na monitor.\n }\n file.close(); // Zamykam otwarty plik.\n} else {\n Serial.println(F("Niepowodzenie, nie dałem rady otworzyć pliku DANE.TXT"));\n}</code></pre>Zatem teraz znowu otworzymy nasz plik i za pomocą instrukcji file.read odczytamy jego zawartość. Tutaj słówko wyjaśnienia: instrukcja czyta tylko jeden bajt, z adresu tak zwanego kursora. Więc aby przeczytać całość, musimy powtarzać odczyt tyle razy, ile bajtów siedzi w pliku. Po to w pętli występuje druga instrukcja: zwraca liczbę bajtów od pozycji bieżącej do końca zawartości pliku. Adres bieżący zmienia się automatycznie przy każdym odczycie, więc nie trzeba o nim myśleć. Gdy liczba bajtów osiągnie wartość zero, wychodzimy z procedury przekazu zawartości pliku na monitor, zamykamy plik i kończymy zabawę. Tak wygląda zrzut z monitora.<pre><code>Czekam na sygnał z karty SD...\nPowodzenie, wykryto kartę.\n\nStworzę plik DANE.TXT...\nPowodzenie, stworzyłem plik DANE.TXT\n\nW pliku DANE.TXT zapiszę zdanie: Ala ma kota...\nPlik został zapisany.\n\nOdczytam plik DANE.TXT...\nZawartość pliku DANE.TXT: Ala ma kota.</code></pre>Problem pojawi się po resecie. Za każdym razem przybędzie kolejna Ala i kolejny kot. Dlaczego? Bo na końcu pozostawiliśmy plik na karcie, nie usuwając go. Wobec tego instrukcja powołująca do życia ten plik widząc go zignorowała jego tworzenie, a blok zapisujący zdanie „Ala ma kota.” dopisywał je do tego, co znalazł. Po każdym resecie pojawiał się nowy wpis i w ten sposób plik mógł puchnąć w nieskończoność. Dopisanie polecenia usunięcia pliku sprawę rozwiąże.Generalnie biblioteka ogranicza zabawy z plikami do typowych zadań arduinowych. Nie mamy więc tutaj narzędzi do edycji plików. Jest to możliwe tylko po wydobyciu ich zawartości, przepisaniu do pamięci, przeprowadzeniu wymaganych operacji i zapisaniu ich z powrotem – uwzględniając ewentualne wyczyszczenie wcześniejszej zawartości, co najłatwiej uczynić usuwając plik i tworząc nowy, o tej samej nazwie.No właśnie – o ile czytać karty można w nieskończoność, zapisywać bez opamiętania nie wolno. Chyba każdy słyszał o ograniczonej żywotności kart SD i jeśli napiszemy program, który nie uwzględni pewnych zasad z tym związanych, możemy kartę zamordować dosłownie w kilka dni. O tym jak się przed tym ustrzec, <a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/articles/164-karta-sd-cz-4">napiszę w ostatniej części serii</a> poświęconej kartom SD.

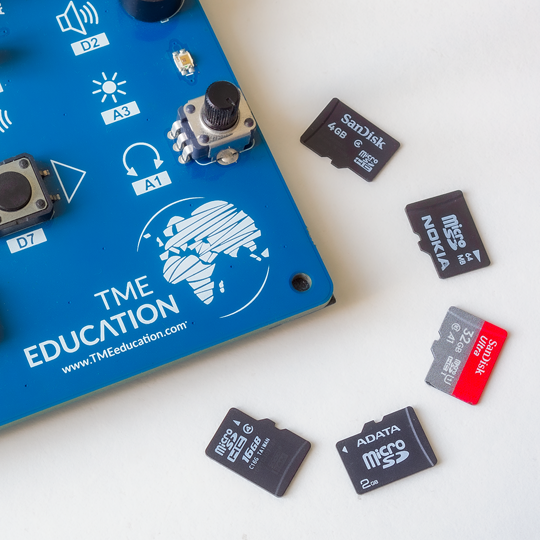

[163] Karta SD cz. 3


<a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/articles/161-karta-sd-cz-1-1">W poprzednim artykule</a> poznaliśmy karty SD z punktu widzenia arduinowca. Wiemy już jak je podłączać i sprawdzać czy mają ochotę na dialog z naszym systemem. Czas więc nauczyć się rozmawiać z kartami. Na początek – taki trochę DOS: przeprowadzimy szereg operacji na plikach. Stwórzmy więc nowy szkic.<hr><pre><code class="language-arduino">#include &lt;SD.h&gt; // Biblioteka obsługi karty SD\nFile file;\nconst byte cardCS = 4; // Deklaracja adresu linii CS11\n\nvoid setup() {\n Serial.begin(115200); // Inicjuj port monitora.\n Serial.println(F("\\nCzekam na sygnał z karty SD...")); // Wyślij komunikat.\n if (!SD.begin(cardCS)) { // Inicjuj kartę określając port CS (jeśli brak - pin 10)\n Serial.println(F("Niepowodzenie, nie wykryto karty.")); // Karta nie została wykryta.\n while (1) // Koniec programu.\n ;\n }\n Serial.println(F("Powodzenie, wykryto kartę."));\n\n Serial.println(F("\\nCzy na karcie istnieje plik DANE.TXT ?")); // Wykrywanie plików.\n if (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Znaleziono na karcie plik DANE.TXT"));\n } else {\n Serial.println(F("Nie znaleziono pliku DANE.TXT"));\n }\n\n Serial.println(F("\\nStworzę plik DANE.TXT...")); // Tworzenie plików.\n file = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\n file.close(); // Zapisuję wcześniej otwarty plik na karcie.\n if (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Powodzenie, stworzyłem plik DANE.TXT"));\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku DANE.TXT"));\n }\n\n Serial.println(F("\\nUsunę plik DANE.TXT...")); // Usuwanie plików.\n SD.remove("DANE.TXT"); // Usuwam plik DANE.TXT\n if (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć pliku DANE.TXT"));\n } else {\n Serial.println(F("Powodzenie, usunąłem plik DANE.TXT"));\n }\n\n Serial.println(F("\\nStworzę katalog FOLDER...")); // Tworzenie katalogów.\n SD.mkdir("FOLDER"); // Tworzę katalog FOLDER.\n if (SD.exists("FOLDER")) { // Sprawdzam czy na karcie istnieje katalog FOLDER\n Serial.println(F("Powodzenie, stworzyłem katalog FOLDER"));\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć katalogu FOLDER"));\n }\n\n Serial.println(F("\\nUsunę katalog FOLDER...")); // Usuwanie katalogów.\n SD.rmdir("FOLDER"); // Usuwam katalog FOLDER.\n if (SD.exists("FOLDER")) { // Sprawdzam czy na karcie istnieje katalog FOLDER\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć katalogu FOLDER"));\n } else {\n Serial.println(F("Powodzenie, usunąłem katalog FOLDER"));\n }\n\n Serial.println(F("\\nStworzę plik dane.txt w katalogu FOLDER...")); // Tworzenie plików w katalogach.\n SD.mkdir("FOLDER"); // Tworzę katalog FOLDER.\n file = SD.open("FOLDER/DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT w katalogu FOLDER, który będzie zapisywany.\n file.close(); // Zapisuję wcześniej otwarty plik na karcie.\n if (SD.exists("FOLDER/DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Powodzenie, stworzyłem plik FOLDER/DANE.TXT"));\n } else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku FOLDER/DANE.TXT"));\n }\n\n Serial.println(F("\\nUsunę plik FOLDER/DANE.TXT oraz katalog FOLDER...")); // Usuwanie plików z katalogów wraz z katalogiem.\n SD.remove("FOLDER/DANE.TXT"); // Usuwam plik FOLDER/DANE.TXT\n SD.rmdir("FOLDER"); // Usuwam katalog FOLDER.\n if (SD.exists("FOLDER/DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik FOLDER/DANE.TXT\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć pliku FOLDER/DANE.TXT"));\n } else {\n Serial.println(F("Powodzenie, usunąłem plik FOLDER/DANE.TXT oraz katalog FOLDER"));\n }\n}\nvoid loop() {}</code></pre>Początek będzie podobny: zaczytanie biblioteki i deklaracja niezbędnego dla jej funkcjonowania obiektu. Różnicę mamy już na wstępie: wykorzystamy alternatywny wobec poprzedniego sposób inicjacji karty. Instrukcja card.init(SPI_HALF_SPEED, cardCS) pozwalała zdefiniować szybkość, metoda SD.begin(cardCS) jest uproszczona i sprowadza się tylko do deklaracji pinu linii dostępu.Pobawmy się plikami. W pierwszym etapie sprawdzimy czy na karcie znajduje się plik DANE.TXT.<pre><code class="language-arduino">Serial.println(F("\\nCzy na karcie istnieje plik DANE.TXT ?")); // Wykrywanie plików.\nif (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Znaleziono na karcie plik DANE.TXT"));\n} else {\n Serial.println(F("Nie znaleziono pliku DANE.TXT"));\n}</code></pre>Za pomocą instrukcji SD.exists("nazwa pliku"), zwracającej prawdę albo fałsz, dostaniemy odpowiedź. Ponieważ takiego pliku tam nie umieszczałem, utworzę go.<pre><code class="language-arduino">Serial.println(F("\\nStworzę plik DANE.TXT...")); // Tworzenie plików.\nfile = SD.open("DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT, który będzie zapisywany.\nfile.close(); // Zapisuję wcześniej otwarty plik na karcie.\nif (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Powodzenie, stworzyłem plik DANE.TXT"));\n} else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku DANE.TXT"));\n}</code></pre>Jakiekolwiek operacje związane z manipulowaniem treścią plików wymagają operacji otwarcia na początku i zamknięcia na końcu tzw. obiektu, który jest plikiem jako takim, a już jego nazwę definiuje się na miejscu. Tylko jeden plik jednocześnie może być otwarty, więc jeśli będziemy chcieli zająć się innym, musimy zamknąć bieżący. Wszelkie zmiany pliku – jeśli są wymagane – zostaną przeprowadzone właśnie w chwili jego zamknięcia. Pominięcie etapu zamknięcia pliku pogubi nam dane.Przejdźmy więc do etapu drugiego: stwórzmy plik DANE.TXT Otwieramy plik o takiej nazwie w trybie zapisu, po czym go zapisujemy. Na razie będzie pusty. Ponownie sprawdzamy czy na karcie istnieje taki plik. Oczywiście istnieje, bo właśnie go stworzyliśmy. Przetestujmy więc kolejną instrukcję, która usuwa pliki.<pre><code class="language-arduino">Serial.println(F("\\nUsunę plik DANE.TXT...")); // Usuwanie plików.\nSD.remove("DANE.TXT"); // Usuwam plik DANE.TXT\nif (SD.exists("DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć pliku DANE.TXT"));\n} else {\n Serial.println(F("Powodzenie, usunąłem plik DANE.TXT"));\n}</code></pre>Tutaj wykorzystuje się prostą instrukcję, przy czym nie trzeba tym razem otwierać i zamykać obiektu, bo tym razem nie interesuje nas jego treść, a on sam jako całość. Zaraz potem jak zwykle sprawdzam, czy zadanie usuwania zakończyło się powodzeniem.<pre><code class="language-arduino">Serial.println(F("\\nStworzę katalog FOLDER...")); // Tworzenie katalogów.\nSD.mkdir("FOLDER"); // Tworzę katalog FOLDER.\nif (SD.exists("FOLDER")) { // Sprawdzam czy na karcie istnieje katalog FOLDER\n Serial.println(F("Powodzenie, stworzyłem katalog FOLDER"));\n} else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć katalogu FOLDER"));\n}</code></pre>W końcu zajmiemy się katalogami, tudzież – po nowemu: folderami. Katalog tworzymy poleceniem mkdir, przy czym nic tu nie otwieramy i nie zamykamy, bo katalogi to nie pliki. Jak zwykle sprawdzamy, czy powstał taki twór.<pre><code class="language-arduino">Serial.println(F("\\nUsunę katalog FOLDER...")); // Usuwanie katalogów.\nSD.rmdir("FOLDER"); // Usuwam katalog FOLDER.\nif (SD.exists("FOLDER")) { // Sprawdzam czy na karcie istnieje katalog FOLDER\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć katalogu FOLDER"));\n} else {\n Serial.println(F("Powodzenie, usunąłem katalog FOLDER"));\n}</code></pre>Teraz usuniemy katalog dopiero co powstały katalog pleceniem rmdir i znowu sprawdzimy, czy się nam to udało. Pamiętajmy, że usuwać możemy tylko katalogi puste. Jeśli mamy wewnątrz jakiekolwiek pliki – musimy je wcześniej usunąć osobno.<pre><code class="language-arduino">Serial.println(F("\\nStworzę plik dane.txt w katalogu FOLDER...")); // Tworzenie plików w katalogach.\nSD.mkdir("FOLDER"); // Tworzę katalog FOLDER.\nfile = SD.open("FOLDER/DANE.TXT", FILE_WRITE); // Otwieram plik DANE.TXT w katalogu FOLDER, który będzie zapisywany.\nfile.close(); // Zapisuję wcześniej otwarty plik na karcie.\nif (SD.exists("FOLDER/DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik DANE.TXT\n Serial.println(F("Powodzenie, stworzyłem plik FOLDER/DANE.TXT"));\n} else {\n Serial.println(F("Niepowodzenie, nie dałem rady stworzyć pliku FOLDER/DANE.TXT"));\n}</code></pre>Na koniec zostawiłem sobie przypadek pliku w katalogu. Generalnie nie różni się on niczym od tego, co już przedstawiłem. Należy tylko zachować logiczną kolejność. A więc: najpierw tworzymy katalog FOLDER, potem wewnątrz niego – plik DANE.TXT Aby teraz usunąć wszystko, najpierw usuwamy plik, a następnie katalog.<pre><code class="language-arduino">Serial.println(F("\\nUsunę plik FOLDER/DANE.TXT oraz katalog FOLDER...")); // Usuwanie plików z katalogów wraz z katalogiem.\nSD.remove("FOLDER/DANE.TXT"); // Usuwam plik FOLDER/DANE.TXT\nSD.rmdir("FOLDER"); // Usuwam katalog FOLDER.\nif (SD.exists("FOLDER/DANE.TXT")) { // Sprawdzam czy na karcie istnieje plik FOLDER/DANE.TXT\n Serial.println(F("Niepowodzenie, nie dałem rady usunąć pliku FOLDER/DANE.TXT"));\n} else {\n Serial.println(F("Powodzenie, usunąłem plik FOLDER/DANE.TXT oraz katalog FOLDER"));\n}</code></pre>A co będzie gdy stworzymy plik, który już istnieje? Oryginał pozostanie nienaruszony, a przy zapisie nowe treści dołączą do treści już istniejących. Ponowne stworzenie istniejącego już katalogu także nie daje błędu, ale nie wpływa na nic. Poniżej zamieszczam zrzut z monitora ze szkicu, który omawiałem. Niestety w zasobach nie ma instrukcji kopiowania plików, ich przenoszenia po katalogach czy zmiany nazw. Te rzeczy trzeba czynić naokoło, otwierając pliki i przerzucając między nimi ich zawartość.<pre><code>Czekam na sygnał z karty SD...\nPowodzenie, wykryto kartę.\n\nCzy na karcie istnieje plik DANE.TXT ?\nNie znaleziono pliku DANE.TXT\n\nStworzę plik DANE.TXT...\nPowodzenie, stworzyłem plik DANE.TXT\n\nUsunę plik DANE.TXT...\nPowodzenie, usunąłem plik DANE.TXT\n\nStworzę katalog FOLDER...\nPowodzenie, stworzyłem katalog FOLDER\n\nUsunę katalog FOLDER...\nPowodzenie, usunąłem katalog FOLDER\n\nStworzę plik dane.txt w katalogu FOLDER...\nPowodzenie, stworzyłem plik FOLDER/DANE.TXT\n\nUsunę plik FOLDER/DANE.TXT oraz katalog FOLDER...\nPowodzenie, usunąłem plik FOLDER/DANE.TXT oraz katalog FOLDER</code></pre>I to byłoby na tyle w temacie manipulacji plikami. <a target="_blank" rel="noopener noreferrer nofollow" href="https://arduino.pl/articles/163-karta-sd-cz-3">W kolejnym artykule</a> zajmiemy się już zmienianiem treści plików.
