[106] Arduino i sieć cz. 3

A jednak nie wszystko – choć w poprzednim artykule napisałem: to już wszystko. Płytka edukacyjna TME zawiera wyświetlacz, więc grzechem byłoby go nie wykorzystać. Postanowiłem poświęcić jeszcze chwilę i przerzucić część komunikatów na niego, ponieważ docelowo urządzenie będzie pracowało samodzielnie, a wizualizacja danych w postaci napisów zamiast światełek jest bardziej atrakcyjna. Światełka zresztą zostawimy.

// Deklaracje
char ssid[] = "Smialek";                  // Nazwa sieci WiFi.
char pass[] = "1234";                     // Hasło do sieci WiFi.
const char* adresWWW = "www.google.com";  // Adres stromy do badania dostępności internetu.
const int opoznienie = 3000;              // Opóźnienie w ms dla ustabilizowania połączeń z WiFi.
const int przerwa = 10000;                // Przerwa między wysyłaniem pingów.
const byte iloscProb = 10;                // Ilość prób połączenia z routerem, zanim zostanie zresetowany.
const int czasWylaczenia = 35000;         // Czas w ms wyłączenia routera.
const int czasWlaczenia = 60000;          // Czas w ms wyłączenia routera.

#include "WiFiS3.h"                                                    // Biblioteka obsługująca WiFi na Arduino R4
int modulWiFi = WL_IDLE_STATUS;                                        // Zmienna stanu WiFi.
int czas;                                                              // Czas w milisekundach dla funkcji ping.
byte numerProby = 0;                                                   // Numer bieżącej próby połączenia się z wybraną stoną interneetową.
const byte czerwonyLed = 9;                                            // Czerwona dioda.
const byte zielonyLed = 10;                                            // Zielona dioda.
const byte przekaznik = 13;                                            // Przekaźnik rozłączający router.
#include <Wire.h>                                                      // Biblioteka obsługująca magistralę I2C
#include <hd44780.h>                                                   // Biblioteka obsługująca wyświetlacze 44780
#include <hd44780ioClass/hd44780_I2Cexp.h>                             // Dodatek obsługujący wyświetlacze podłączone do ekspandera I2C
hd44780_I2Cexp lcd(0x20, I2Cexp_MCP23008, 7, 6, 5, 4, 3, 2, 1, HIGH);  // Konfiguracja połączeń wyświetlacza LCD

void setup() {
  pinMode(czerwonyLed, OUTPUT);
  pinMode(zielonyLed, OUTPUT);
  pinMode(przekaznik, OUTPUT);
  czerwone();                           // Włącz czerwone światło.
  lcd.begin(16, 2);                     // Inicjalizacja wyświetlacza LCD
  if (WiFi.status() == WL_NO_MODULE) {  // Sprawdź połączenie z modułem WiFi na płytce.
    while (true) {}                     // Brak połączenia z modułem WiFi, zakończ pracę.
  }
}
void loop() {
  zolte();               // Badamy połączenie z wybraną stroną internetową, włącz żółte światło.
  lcd.setCursor(10, 0);  // Wyświetl RSSI.
  lcd.print(abs(WiFi.RSSI()));
  lcd.print(" dBm  ");
  lcd.setCursor(0, 0);
  czas = WiFi.ping(adresWWW);  // Wyślij ping do wybranej strony internetowej.

  if (czas > 0) {     // Jeśli wrócił...
    zielone();        // Włącz zielone światło.
    lcd.print(czas);  // Wyświetl opóźnienie.
    lcd.print(" ms    ");
    lcd.setCursor(0, 1);  // Wyświetl adres pingowanej strony.
    lcd.print(adresWWW);

    numerProby = 0;  // Resetuj licznik nieudanych połączeń.

  } else {       // Jeśli nie wrócił...
    czerwone();  // Włącz czerwone światło.
    lcd.print("Czekam...");
    numerProby++;         // Zmniejszaj licznik nieudanych połączeń.
    lcd.setCursor(0, 1);  // Wyświetl komunikat o próbach połączenia.
    lcd.print("Odliczam: ");
    lcd.print(numerProby);
    lcd.print("/");
    lcd.print(iloscProb);
    lcd.print("   ");
    resetWifi();  // Odłącz i podłącz się ponownie do WiFi.

    if (numerProby == iloscProb) {     // Jeśli wyczerpał się limit prób połączeń...
      digitalWrite(przekaznik, HIGH);  // Wyłącz zasilanie routera.
      lcd.setCursor(0, 1);
      lcd.print("Router odlaczony");
      delay(czasWylaczenia);          // Czas, przez jaki router będzie odłączony od zasilania.
      digitalWrite(przekaznik, LOW);  // Włącz zasilanie routera.
      lcd.setCursor(0, 1);
      lcd.print("Router startuje ");
      delay(czasWlaczenia);  // Czas na ustabilizowanie się routera po jego włączeniu.
      resetWifi();           // Odłącz i podłącz się ponownie do WiFi.
      numerProby = 0;        // resetuj licznik prób połączeń.
      lcd.setCursor(0, 1);
      lcd.print("                ");
    }
  }
  delay(przerwa);  // Przerwa między wysyłaniem pingów.
}
void resetWifi() {
  modulWiFi = WiFi.disconnect();       // Odłącz się od sieci WiFi.
  delay(opoznienie);                   // Opóźnienie niezbędne do ustabilizowania się połączenia.
  modulWiFi = WiFi.begin(ssid, pass);  // Połącz się z siecią WiFi.
  delay(opoznienie);                   // Opóźnienie niezbędne do ustabilizowania się połączenia.
}
void czerwone() {  // Włącz czerwone światło.
  digitalWrite(czerwonyLed, HIGH);
  digitalWrite(zielonyLed, LOW);
}
void zolte() {  // Włącz żółte światło.
  digitalWrite(czerwonyLed, HIGH);
  digitalWrite(zielonyLed, HIGH);
}
void zielone() {  // Włącz zielone światło.
  digitalWrite(czerwonyLed, LOW);
  digitalWrite(zielonyLed, HIGH);
}

Tak więc usunąłem wszystkie linie związane ze słaniem danych na terminal. Ponieważ jednak wyświetlacz jest mniejszy – tutaj dwie linie po 16 znaków, ograniczyłem się nieco. Pominę wstęp, czyli importowanie bibliotek i konfigurację wyświetlacza, bo o tym pisałem już nieraz. Przywitania tym razem nie będzie, podobnie jak komunikatu o niesprawności modułu Arduino.

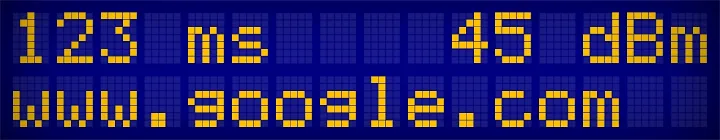

W głównej pętli zaczniemy od wysłania informacji o mocy sygnału – bez minusa, bo jest zbędną informacją, dlatego użyłem funkcji abs. Jeśli pingowanie naszej strony się powiedzie, wyświetlimy opóźnienie oraz – na dole – adres pingowanej strony. Zakładam, że zmieści się na szesnastu pozycjach wyświetlacza.

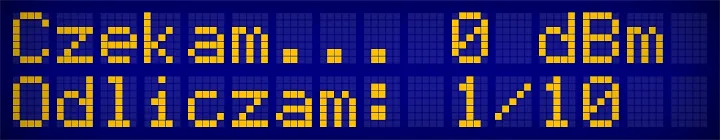

Gdy router nie odpowie, wyświetli się napis Czekam... a niżej Odliczam – i numer próby połączenia łamany przez pulę połączeń zanim dojdzie do resetu. Jak więc widać, pracujemy na odwrót: zwiększamy licznik połączeń, zatem wszystkie operacje związane ze zmienną numerProby należy logicznie odwrócić względem poprzedniego szkicu.

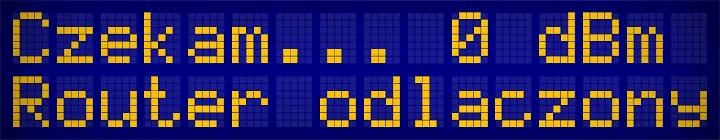

Gdy liczba prób osiągnie maksimum, napięcie zostanie odłączone i pojawi się komunikat Router odlaczany.

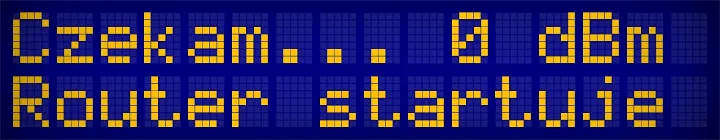

Po ustalonym czasie napięcie powróci wraz z napisem Router startuje i po chwili wrócimy na początek głównej pętli.

W przypadku operacji na wyświetlaczach, trzeba dbać o czyszczenie starych danych – stąd te nadmiarowe spacje na końcu niektórych tekstów bądź wyświetlenie 16 spacji na końcu operacji resetowania routera. I jeszcze jedno: podczas prób nawiązania połączenia wartość inna od zera świadczy o utrzymywaniu połączenia z bramą lokalną przy braku wyjścia w świat. To pozwoli odróżnić istotę problemu i jest podstawą do zadzwonienia na infolinię operatora.
