Zrób sobie własne Arduino!

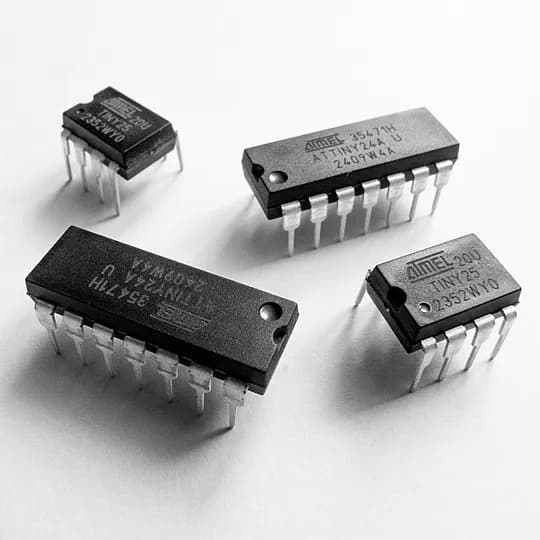

Przedstawiłem dotąd dwie rodziny układów ATtiny, dwucyfrową serię x4 i x5. Są one bliźniaczo do siebie podobne, a różnią się dostępnymi pinami: mniejszy ma ich 6, większy – 12. Tymczasem Mikrochip robi ich sporo i wiele może pracować w środowisku Arduino, będąc programowanymi choćby płytką Arduino Uno. Przyjrzyjmy się zatem wybranym układom, które można zastosować we własnych rozwiązaniach.

ATtiny 25/45/85

Rodzina najpopularniejsza chyba z najmniejszej, oferuje 6 pinów, w tym 4 analogowe. 2, 4 bądź 8 kB pamięci FLASH, 128, 256 lub 512 bajtów ramu i EPROM-u. Zrobił karierę na płytkach Arduino Digispark Mini

ATtiny 24/44/84

Rozwinięcie powyższej serii do 12 pinów, w tym 8 analogowych. Zasoby podobne.

ATtiny 441/841

Unowocześnione wersje powyższej serii, większa uniwersalność pinów (wszystkie mogą być wejściami A/D), wsparcie sprzętowe interfejsów.

ATtiny 1634

Alternatywny wobec powyższego układ, oferujący 18 pinów. Występuje tylko w wersji 16 kB FLASH/1 kB RAM-u

ATtiny 87/167

Układy podobne do powyższych, przeznaczone dla rynku motoryzacyjnego. 16 pinów, w tym 11 analogowych. Układy mają 512 bajtów RAM-u i EEPROM-u, a różnią się pamięcią FLASH: odpowiednio 8 i 16 kB

ATtiny 261/461/861

Układy przeznaczone szczególnie do pracy z silnikami BLDC, zaopatrzone w szybki przetwornik A/D. 16 pinów, w tym 11 analogowych, zasoby jak w przypadku serii x5

ATtiny 48/88

Rozwinięcie popularnego serca Arduino Uno. 28 pinów, w tym 8 analogowych, 4 lub 8 kB FLASH, 256 lub 512 RAM-u, 64 bajty EEPROM-u

ATtiny 43U

Wyjątkowy pod względem zasilania, bo zawierający przetwornicę. Może pracować już przy napięciu 700 mV, dlatego szczególnie nadaje się do pracy z jednym ogniwem AA. Poza tym zawiera 16 pinów, w tym 4 analogowe, 4 kB FLASH-u, 256 bajtów RAM-u i 64 bajty pamięci EEPROM. Układ może dostarczyć 30 mA prądu dla peryferiów.

I to na razie tyle. Na rynku znajdziemy więcej układów jakkolwiek kompatybilnych ze środowiskiem Arduino, lecz są one przestarzałe albo nie są tak interesujące. Nawet jednak te stare, ograniczone układy typu 2313 mogą byś pożyteczne, jeśli pozyskamy je z elektronicznego złomu.
