Poznajemy MKR Shield Therm - płytka termopary

Oto kolejny shield z serii MKR, tym razem o wąskiej specjalizacji: umożliwia pomiar temperatury z termopary typu K i czujników DS18S20 Czujniki te występują najczęściej w systemach ogrzewania wody na potrzeby CO i CWU, toteż shield taki będzie przydatny w przypadku budowy własnego sterownika pieca. Ale nie tylko, może się przydać przy budowie podgrzewaczy basenu, zarządzania energią odnawialną i w wielu innych przypadkach.

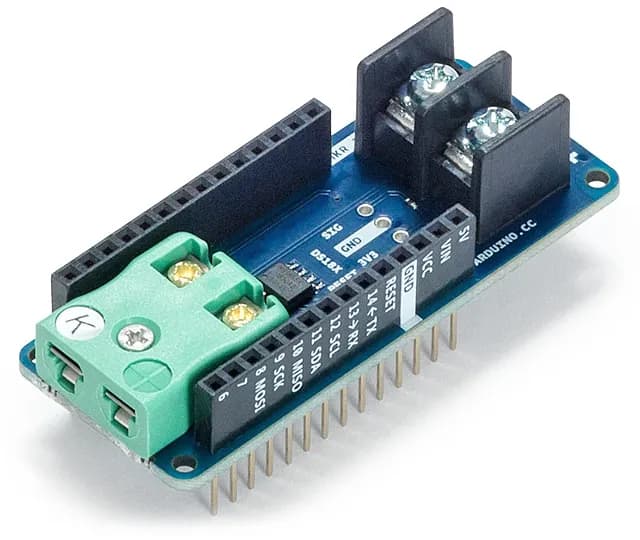

Na pokładzie znajdują się dwa złącza do alternatywnego użycia: z typową systemową wtyczką oraz z zaciskami śrubowymi, dla termopar pozbawionych złącza. Niezależnie można także podłączyć układ termometru zgodny z czujnikiem DS18S20. Analizą danych z termopary zajmuje się układ MAX31855, który ze sterownikiem współpracuje za pomocą interfejsu SPI. Zakres mierzonych temperatur związany jest z konkretną termoparą i może wynosić od -200 do 700 stopni. Na płytce umieszczono także przycisk resetujący.

Jak zwykle w zestawie znajdziemy sprawdzone biblioteki i dokumentację.

Rodzina shieldów MKR współpracuje ze sterownikami zaprojektowanymi w standardzie MKR, a więc z nowoczesną formą Arduino, podobną nieco do serii Nano, lecz wyposażoną w kontrolery 32-bitowe pracujące w logice 3,3 V i oferującą własny układ wyprowadzeń. Głównym przeznaczeniem serii jest IoT.
