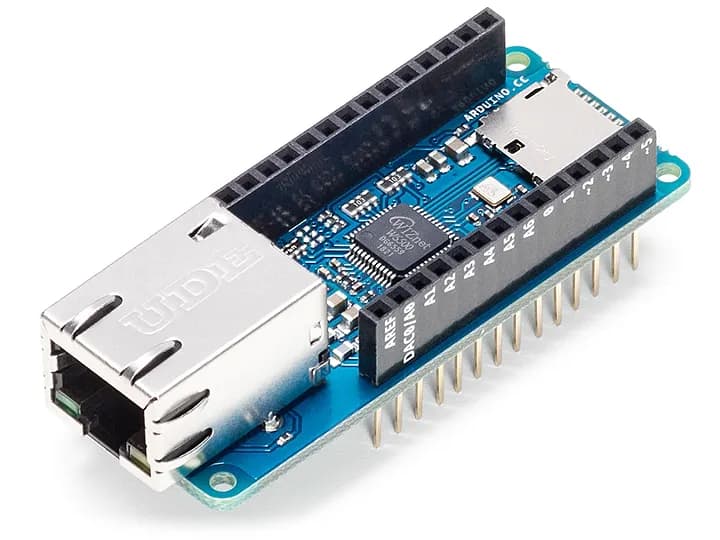

Poznajemy MKR Shield ETH - płytka sieciowa

W zestawie shieldów MKR nie mogło zabraknąć płytki z gniazdem Ethernetowym. Najbardziej klasyczne gniazdo RJ45 wciąż jest popularne i w niektórych zastosowaniach, gdzie nie ma albo nie powinno być połączenia bezprzewodowego, nieodzowne.

Płytka wykorzystuje układ kontrolera sieciowego W5500, zapewniającego pracę w standardach 10 i 100 Mbps i obsługę podstawowych protokołów, a więc IPv4, ICMP, TCP, UDP, ARP, IGMP, PPPoE i MQTT. Kontroler zawiera 32 kB pamięci na potrzeby komunikacji sieciowej.

Układ porozumiewa się z kontrolerem za pomocą interfejsu SPI. Dodatkowo na płytce umieszczono gniazdo karty microSD, pracujące również z tym interfejsem, w sposób nie wchodzący w konflikt z układem sieciowym.

Z płytką dostarczana jest bogata dokumentacja wyjaśniająca zawiłości konfiguracji sieciowej i zestaw bibliotek współpracujących z siecią.

Rodzina shieldów MKR współpracuje ze sterownikami zaprojektowanymi w standardzie MKR, a więc z nowoczesną formą Arduino, podobną nieco do serii Nano, lecz wyposażoną w kontrolery 32-bitowe pracujące w logice 3,3 V i oferującą własny układ wyprowadzeń. Głównym przeznaczeniem serii jest IoT.
