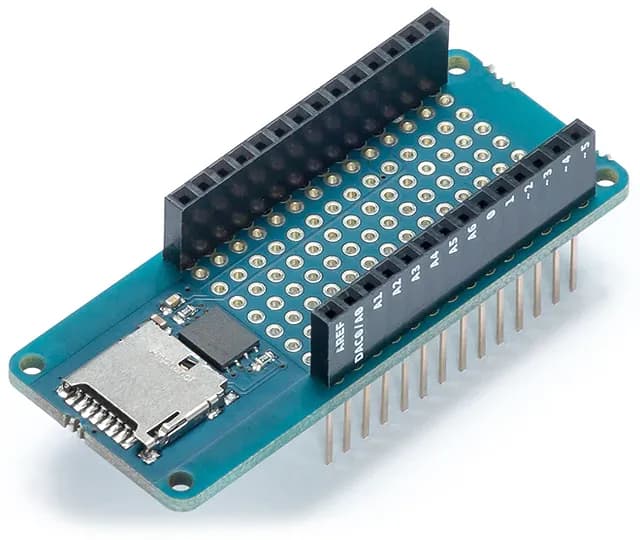

Poznajemy MKR Shield MEM - płytka pamięci

Ostatnią z prezentowanych przeze mnie w serii shieldów MKR stanowi płytka pamięciowo-uniwersalna. Po pierwsze osadzono na niej pamięć Flash o pojemności 2 MB, do której możemy dostać się za pomocą interfejsu SPI. Stanowi ją układ W25Q16 o organizacji 8192 stron po 256 bajtów, trwałości 100 tysięcy zapisów i czasie przechowywania danych powyżej 20 lat.

W razie potrzeby zasoby można poszerzyć za pomocą karty microSD, gdyż na płytce osadzono gniazdko. Oczywiście karta także porozumiewa się interfejsem SPI, nie wchodzącym w konflikt z pamięcią.

W końcu na większej części płytki, pomiędzy wyprowadzeniami zgodnymi ze standardem MKR, osadzono uniwersalne pola lutownicze w rozstawie 100 milsów o organizacji 14x7.

Do płytki dołączono dokumentację i bibliotekę zapewniającą współpracę z pamięcią wbudowaną oraz microSD

Rodzina shieldów MKR współpracuje ze sterownikami zaprojektowanymi w standardzie MKR, a więc z nowoczesną formą Arduino, podobną nieco do serii Nano, lecz wyposażoną w kontrolery 32-bitowe pracujące w logice 3,3 V i oferującą własny układ wyprowadzeń. Głównym przeznaczeniem serii jest IoT.
