Poznajemy MKR Shield 485 - płytka interfejsu przemysłowego RS 485

Kolejna płytka „interfejsowa” obsługuje popularny standard przemysłowy RS 485. Z tej magistrali korzystają sterowniki PLC, napędy HMI oraz różnorodne urządzenia wymagające wymiany danych, także wyprodukowane dawno temu, a ze względu na cenę bądź złożoność wymagające adaptacji do współczesnych rozwiązań.

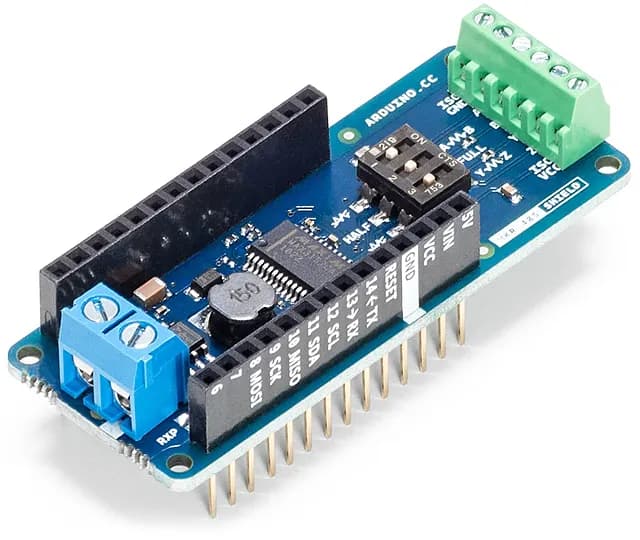

Sercem płytki jest układ MAX3157 pracujący w pełnym oraz pół-dupleksie, z maksymalną szybkością 250 kbps. Pracuje z napięciami 7-24 V, a sam jest zasilany za pomocą energooszczędnej przetwornicy TPS54232, co umożliwia alternatywne zasilanie układu z akumulatora.

Konfigurację pracy można ustawiać za pomocą potrójnego przełącznika typu DIP, znajdującego się na płytce. Tam też znajdziemy niezbędne złącza śrubowe: zasilania i samego interfejsu.

Z płytką dostarczono niezbędną dokumentację oraz bibliotekę umożliwiającą adaptację układu we własnych zastosowaniach.

Rodzina shieldów MKR współpracuje ze sterownikami zaprojektowanymi w standardzie MKR, a więc z nowoczesną formą Arduino, podobną nieco do serii Nano, lecz wyposażoną w kontrolery 32-bitowe pracujące w logice 3,3 V i oferującą własny układ wyprowadzeń. Głównym przeznaczeniem serii jest IoT.
